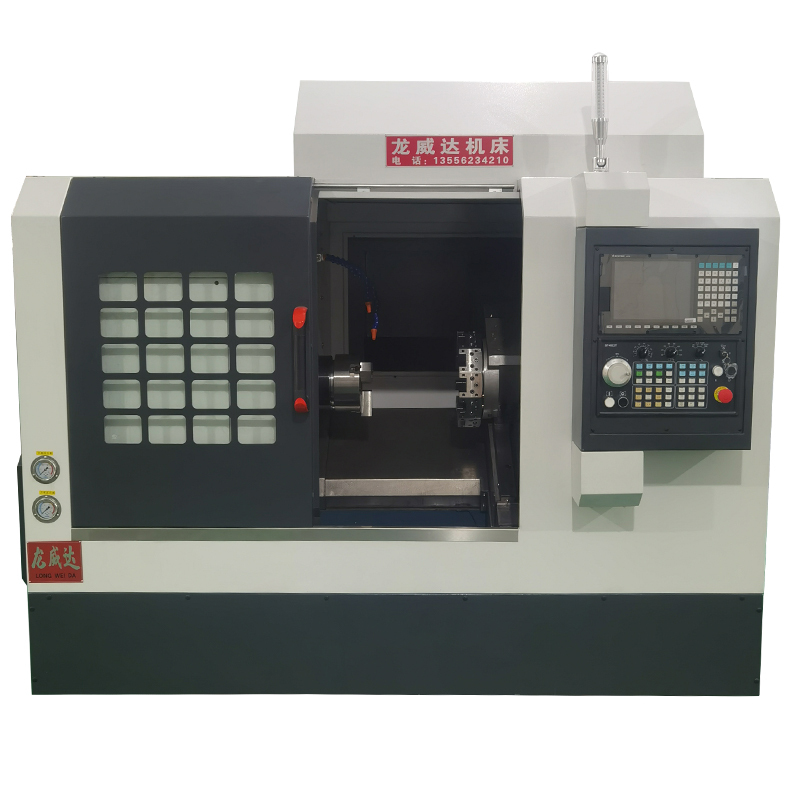

45°线轨“刀塔尾座战斗机
45°线轨“刀塔尾座战斗机
45°线轨“刀塔尾座战斗机
- 产品详情
光 机 基 本 参 数 | ||||
项 目 | 规 格 | FC-50D（对应DOOSAN LEO 1600） | ||
工作范围 | 床身上最大回转直径（mm） | φ500 | ||
拖板上最大回转直径（mm） | φ220 | |||
最大加工直径（mm） | φ400（盘类） φ250（轴类，X向下端有盔甲护罩时） | |||
最大车削长度（mm） | 400 （按LS160-T8液压刀塔） | 370 （按LS160-T8液压刀塔） | ||
极限行程 | X轴（mm） | 250 | ||
Z轴（mm） | 415 | |||
R轴（尾座） | 240 | |||
进 给 | X向滚珠丝杆 | 3210-C3 | ||
推荐X轴电机扭矩(N·m) | ≥10 | |||
Z向滚珠丝杆 | 3210-C3 | |||
推荐Z轴电机扭矩(N·m) | ≥10 | |||
R向尾座进给方式 | 油缸推动 | |||
床 身 | 床身与水平倾斜度 | 45°整体铸件床身 | ||
导轨跨度（mm） | 400 | |||
套筒式机械主轴单元（客户提供） | 最高转速（rpm） | 4500 | 4500 | |
通孔直径（mm） | φ56（客户提供） | φ62（客户提供） | ||
轴端型式 | A2-5 | A2-6 | ||
内孔锥度 | MT6 | MT6 | ||
推荐主轴电机功率(kW) | 5.5 | 7.5 | ||
可选液压卡盘或筒夹 | 6寸或46筒夹 | 8寸或52筒夹 | ||
线轨全液压尾座单元 | 顶尖套直径 | Φ90 | ||
顶尖套最大行程 | 120 | |||
顶尖套锥度 | MT4 | |||
光机外形尺寸 | （长x宽）（不含电机支架） （长x宽）（含电机支架） | 1460x1100 1850x1100 | ||
（长x宽x高）（含钣金） | 2150x1850x1750 | |||
光 机 标 准 配 置 | ||||
45°整体铸件床身 | 主轴箱体 | 床鞍 | 滑板 | |
台湾PMI/HIWIN丝杆 | X轴:瑞典SKF 35 P级滚珠线轨 Z轴:瑞典SKF 35 P级滚珠线轨 R轴:江门凯特30 H级滚珠线轨 | 德国FAG 丝杆轴承 | X向电机座 | |
Z向电机座 | 主电机支架 | 编码器支座 | 编码器带轮 | |
编码器皮带 | 木托底座 | |||
机床主要结构和性能：
1.结构布局 整机采用立式床身式结构，结构布局合理，整机具有足够的强度、刚性和稳定性，维修工艺性好。
l 基础大件：所有铸件均采用树脂砂铸造，主要大件如立柱、滑鞍、底座、主轴箱、工作台均采用箱形或近似箱形结构，并布置有足够加强筋板，采用高强度铸铁铸造，并经时效处理，保证整机具有足够的强度、刚性和稳定性。
l 主传动和主轴
主传动机构采用品牌功率主轴，具有足够强度，运转平稳，噪音小。
三向导轨：三向采用台湾台湾上银或银泰线性导轨,速度快、精度高.
l 三向进给机构
1) 三向进给机构均采用台湾上银（HIWIN）或银泰（PMI）公司产品C3级精密滚珠丝杆传动。滚珠丝杆具有足够的精度、强度、刚性和耐磨性。
2) 滚珠丝杆支承结构稳定可靠、刚性好；保证支承机构具有足够的刚性和精度稳定性。
l 润滑系统：各导轨、滚珠丝杆等润滑点采用集中定时定量润滑泵站润滑，润滑充分、可靠。
l 气动系统：气动系统元器件采用台湾高品质产品，系统性能稳定、可靠。
l 安全防护
1) 三向导轨均采用不锈钢伸缩防护罩防护，确保导轨和丝杆工作的可靠性和寿命。
2) 三向进给设有安全行程余量，具有安全可靠措施。
3) 符合国家和行业有关技术、安全、环保要求。
2.安装调试与培训
1) 安装调试：设备到买方后，由卖方派服务人员负责安装调试，买方积极配合。
2) 培训方式：
l 由卖方负责对买方操作人员或维修技术人员进行包括机床操作、故障排除及保养等方面的现场授课及培训，具体双方商定。
l 根据买方设备使用过程中的实际情况和需要，卖方可随时提供临时的附加培训和指导。
3.机床验收
验收标准：机床几何精度按国家标准《JB/T8771.2-1998立式加工中心几何精度检验》及《JB/T8801-1998加工中心 技术条件》执行。机床位置精度按协议要求。
4. 技术服务要求：1) 安装调试：卖方负责在买方现场免费安装、调试设备，并对操作或维修人员现场进行免费培训不少于1个工作日 2) 技术支持：卖方提供有效的技术支持，可根据需方加工产品特性进行加工程序优化及机床参数调整。为需方加工产品所用夹具、治具在设计应用方面提供支持。3) 保修期限：机床出厂后，机床提供12个月免费保修，保修期内免费提供零件及服务，且服务及时有效。 4) 保修期满后的技术支持：保修期满后5年内卖方提供免费的技术咨询服务，如机床机械部分或系统部分出现故障，卖方提供免费的技术咨询服务。5) 保修期满后的备件供应: 保修期满后卖方可长期向买方提供全面优惠的易损维修配件。
